140Gbaud対応光デバイス評価向け超広帯域リニアアンプの発売

人工知能や機械学習の進展に伴うトラフィックの急増に対応するため、サーバーやネットワーク機器の通信速度向上に向けた開発が加速している。次世代イーサネット規格であるIEEE802.3djでは、1レーンあたり200Gbpsへの高速化が進められており、強度変調・直接検波方式のほか、長距離伝送を目的とした800GBASE-LR1や800GBASE-ER1などのデジタルコヒーレント方式の標準化が進んでいる。さらに、短距離通信（30メートル未満）の光化を目的としたIEEE802.3dsの標準化も開始されている。

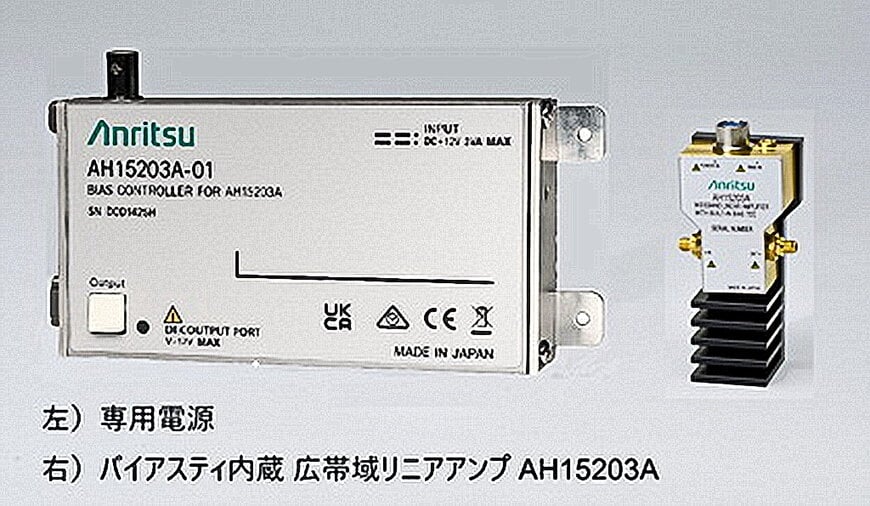

このような高周波帯域における通信では、信号の減衰が顕著になるため、波形を歪ませずに増幅し、適切なオフセットを付加して各種光変調器（EML、DML、VCSEL）を直接駆動できるコンポーネントが不可欠である。新たに導入されたリニアアンプ「AH15203A」は、データセンター向け機器や光デバイスの評価実験において、こうした要求を満たす設計がなされている。

広帯域特性と低歪み駆動による光変調器評価の最適化
AH15203Aは、-6dB帯域において200kHzから125GHzという極めて広い周波数特性を備えている。これにより、1秒間に1400億回の信号変化を行う140GbaudまでのPAM4信号を、2.0Vppの振幅まで正確に増幅することが可能である。

本製品の利得特性は+15.0dBであり、信号のタイミングゆらぎを示すジッタ特性は300fsと低水準に抑えられている。この低いジッタ特性により、伝送路で減衰した高速信号を元の波形に忠実に再現して出力できる。デジタル信号処理（DSP）などの信号源から出力された140Gbaud PAM4信号を増幅し、高振幅かつオフセットを必要とする変調器へ直接入力できるため、800GbEや1.6TbE向けのデジタルコヒーレント方式、およびIM-DD方式のデバイス評価システムを簡素化できる。

また、高出力リニアドライバでありながら消費電力は1.5Wに抑えられており、熱管理の負担を軽減する。さらに、過入力や誤操作による素子破損を防ぐための専用電源を装備しており、測定作業におけるハードウェアの保護機能が組み込まれている。対象となる用途は、光・電気高速デバイスメーカーにおける開発評価や、光信号試験用計測器のコンポーネントとしての利用が想定されている。

追加的な文脈：技術仕様と競合比較
光通信および高周波測定の分野において、100GHzを超える超広帯域リニアアンプは、次世代コヒーレント通信や高速PAM4イーサネットの物理層評価に不可欠なコンポーネントである。アンリツのAH15203Aは、バイアスティを統合しつつ125GHzの帯域幅を確保している点が特徴である。

同様の用途に用いられるキーサイト・テクノロジー（Keysight Technologies）などの広帯域アンプソリューションや、サードパーティ製のリニアドライバモジュールと比較した場合、多くの競合製品は外付けのバイアスティを必要とするか、あるいは帯域幅が100GHzから110GHz近辺に留まることが多い。外付けバイアスティを使用する場合、接続コネクタによる反射や挿入損失（インサーションロス）が発生し、高周波領域での波形品質（アイパターンの開口）に悪影響を及ぼす。AH15203Aはバイアスティを内蔵することで寄生容量やインダクタンスの影響を最小限に抑え、125GHzという広帯域と300fsの低ジッタを両立している。これにより、120Gbaudを超えるシステム測定において、競合技術に対する明確な測定精度の優位性を提供している。
