産業用アプリケーション向け高精度媒体隔離型圧力センサー

Mouser Electronicsは、TE Connectivity Measurement Specialtiesの8XHシリーズである高精度媒体隔離型圧力センサーの提供を開始した。これらのコンポーネントは、半導体製造、プロセス自動化、医療機器、分析機器などの重要な産業オペレーション向けに、工場で校正された高精度な指標を提供する。

アーキテクチャ設計と耐環境性

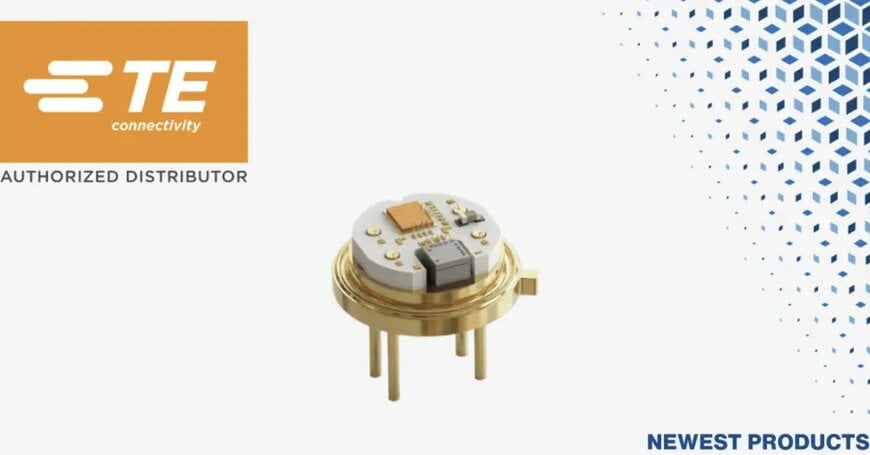

8XHセンサーは、MEMSダイ、特定用途向け集積回路（ASIC）、および受動部品をオイル封入媒体隔離キャビティ内にカプセル化するアーキテクチャを利用している。316Lステンレス鋼で構築された外部ハウジングは、腐食性の高いプロセスガスや強力な化学物質に対する耐性を提供する。この構造的隔離により、過酷な媒体から敏感な電子部品が保護され、デジタルサプライチェーン監視システム、自動プロセス制御ループ、および過酷な環境条件下で動作するOEM機器での長期的な導入が可能になる。エンジニアは、13mm、16mm、19mmのモジュール直径から選択し、溶接またはOリングの取り付け方法を使用して、これらのモジュールを既存の配管やマニホールドに統合できる。本ハードウェアはRoHS指令に準拠している。

同時測定と信号処理
システムレベルにおいて、8XHシリーズは5 psiから1500 psiの範囲のゲージ圧、真空ゲージ圧、および絶対圧の測定用に工場で校正された状態で提供されるため、現場での校正が不要になる。このデバイスは、内部MEMSダイのブリッジ抵抗を利用して、まったく同じ熱環境内で温度と圧力を同時に測定する。この物理的配置により、-20°Cから+85°Cの補償温度範囲全体でアクティブな温度補償に必要な正確な温度データが得られる。このメカニズムにより、電気的ノイズの多い産業環境において、高い初期精度と堅牢な電磁両立性（EMC）が確保される。

82H、85H、85FH、および86Hを含むラインナップのモデルは、増幅アナログ出力とデジタル出力モードの両方をサポートしている。デジタル通信はI2Cプロトコルを介して実行され、選択可能な更新モードを備えており、統合された圧力と温度のデータセットを産業用制御アーキテクチャおよびIoTネットワークに直接ストリーミングできる。

追加の背景情報
このセクションでは、元のニュースリリースには含まれていない技術仕様と競合ベンチマークについて詳しく説明する。

媒体隔離型の耐久性の高い圧力センサーの分野において、TE Connectivity 8XHシリーズは、Honeywell MIPシリーズやさまざまなAmphenol NovaSensor媒体隔離型モジュールなどのアーキテクチャと競合する。標準的なピエゾ抵抗シリコンセンサーは、熱ドリフトを計算するために外部の補償回路や個別のマイクロコントローラーを必要とすることが多いが、8XHはオイル封入キャビティ内にASICを直接統合し、オンボードで信号調節を行う。増幅されたアナログ出力のみに依存する競合モジュールと比較して、アナログオプションとともにI2Cデジタル通信を含めることで、外部のアナログ-デジタルコンバータ（ADC）に依存することなく、マイクロプロセッサと直接インターフェースをとるための幅広い柔軟性が提供される。316Lステンレス鋼の構造は、医療および半導体アプリケーションにおける業界標準のベンチマークであり、流体処理および強力なガスシステムに必要な化学的適合性プロファイルと一致している。

Aishwarya Mambet（Induportals編集者）、AIの支援により編集。

www.mouser.com
