鉄道車両VR設計シミュレーションによる製造および保守業務支援

日本車輌製造株式会社と日本電気株式会社は、鉄道車両の3次元CADデータを活用した仮想現実シミュレーション基盤を共同開発した。本技術は、鉄道車両の設計検証段階における構造評価や、運行事業者の保全手順、運転操作、清掃動線の事前シミュレーションを目的とする産業向けデジタル基盤である。

協業の背景と企業役割
従来の鉄道車両開発では、設計レビューや人間工学的検証を行うために物理的な試作車両や実機モックアップの製造が必要とされていた。日本車両の持つ車両設計工学の知見と、NECの空間コンピューティング技術を統合することにより、試作コストの抑制と設計工程の短縮を目的とした共同開発が実施された。日本車両は車両構造データおよび製造要件の定義を担い、NECは仮想空間におけるリアルタイム描画基盤と対話型シミュレーション機能の実装を担当している。

仮想現実技術による設計検証アーキテクチャ

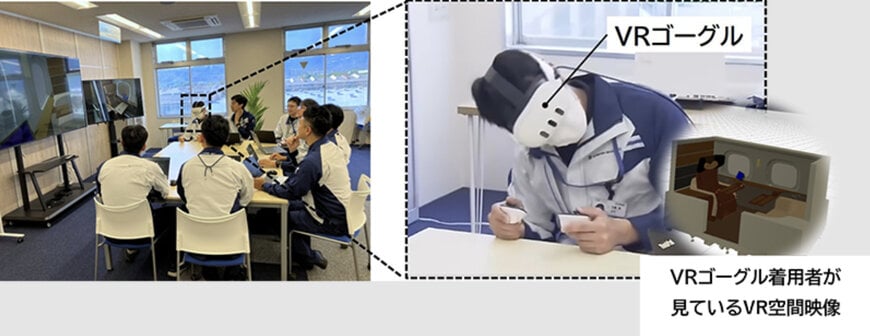

本システムは、3D設計データを高解像度VR空間へ変換し、ヘッドマウントディスプレイを介して実寸大のレイアウト確認を可能にする。空間内には乗客や作業員を想定した人型モデルを配置でき、視認性や空間的クリアランスを視覚的に評価する。また、過去の技術検討データをVR空間内に重畳表示するインターフェースを備えており、過去の設計課題を参照しながら構造的干渉や配置の妥当性を初期段階で排除する仕組みを確立している。

保守・運用シミュレーションの産業応用
車両を構成する各コンポーネントは、保守作業の単位ごとに仮想空間内で独立して移動や分解の検証が可能である。空間内に工具モデルを配置し、作業領域の確保状況や部品の重量・材質データを画面上に呼び出すことで、保全作業手順の最適化や部品調達計画の精度向上を図る。さらに、乗務員の機器操作訓練、緊急時避難誘導の動線検証、車内清掃作業の動線分析など、運用現場における訓練基盤としても機能する。

運用効果と展開計画
本システムは実際の鉄道車両開発プロセスへ試験導入され、設計手戻りの削減と実機検証期間の短縮という成果を確認している。両社は本基盤の機能拡張を継続し、鉄道事業者向けエンジニアリングサービスとしての展開を計画している。
