村田製作所、世界最小1.0mm角のスイッチ付き高周波同軸コネクタを量産開始

高機能化が進む無線端末では部品点数の増加に伴い基板スペースの逼迫が深刻化しており、検査治具との干渉を防ぐ禁止領域（キープアウトエリア）の抑制が回路設計における重要な課題となっている。株式会社村田製作所は、こうした高密度実装の要求に応えるため、1.0mm角の超小型寸法を実現したスイッチ付き高周波同軸コネクタSWLシリーズ「MM8330-2600RJ5」および「MM8330-2600RK20」の量産を2026年8月に開始した。

超小型高周波スイッチ機構による基板占有面積の低減

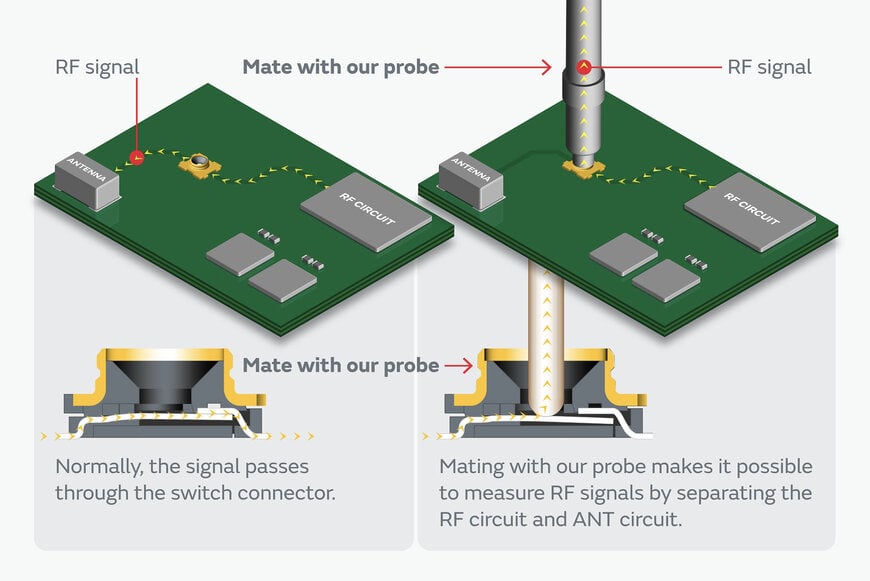

スマートフォンやウェアラブル端末、各種IoT機器などの高密度無線通信モジュールにおいて、高周波（RF）回路の動作検証は量産工程における歩留まり維持に不可欠である。スイッチ付き高周波同軸コネクタは、通常時は内部アンテナへの信号経路を導通させ、検査工程で専用プローブが嵌合された際に内部回路を自動的に切り離して測定器側へ直接高周波信号を導く機械的スイッチ機能を担う。

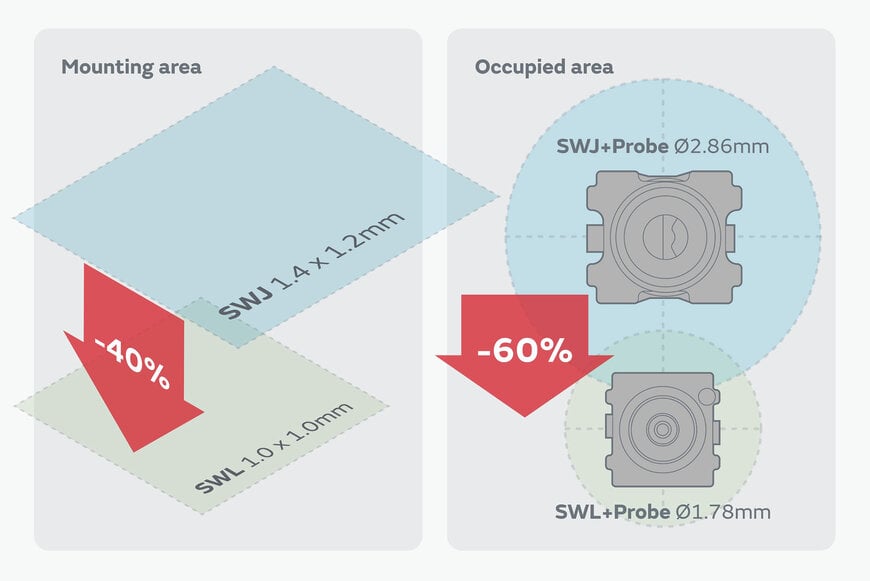

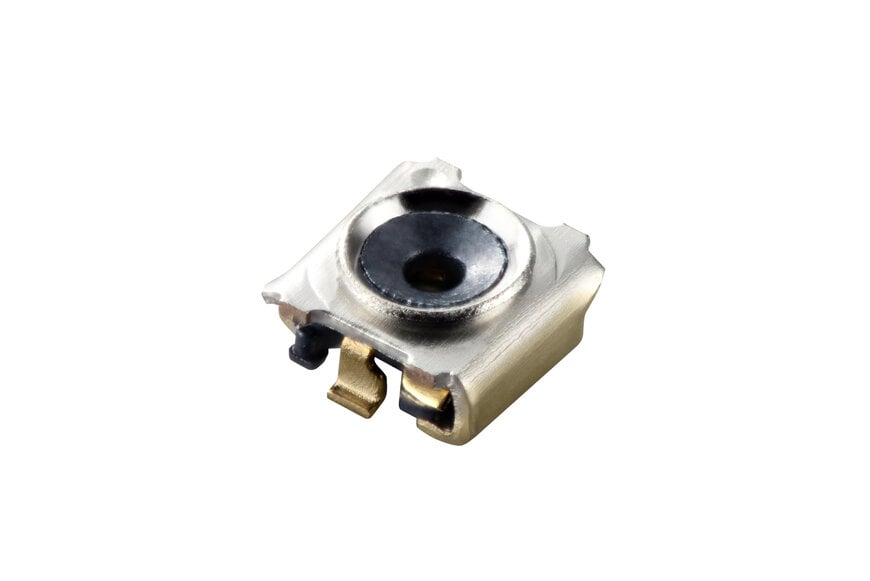

新開発のSWLシリーズは、外形寸法1.0mm×1.0mm×0.55mm（長さ×幅×高さ）の超小型・低背設計を採用している。外形寸法1.4mm×1.2mm×0.65mmであった同社の従来品SWJシリーズと比較して、単体での実装面積を約40％削減した。高周波設計技術と精密機構設計技術を融合した独自の内部構造により、小型化に伴って課題となる高周波信号の伝送損失を抑制しつつ、プローブ着脱に対する機械的堅牢性を両立させている。




検査工程におけるキープアウトエリアの圧縮と生産性改善
スイッチ付き同軸コネクタの選定では、コネクタ本体の実装寸法だけでなく、測定用プローブが進入した際に周辺部品と接触しないためのキープアウトエリアの確保が基板レイアウトの制約となる。本製品では小型コネクタに対応する専用オートプローブおよび専用マニュアルプローブ（2026年12月量産開始予定）を併せて設計することで、干渉領域を最小化した。

専用プローブと組み合わせた際のトータル占有面積は、従来品比で約60％削減される。これにより、周辺の受動部品やシールドケースをコネクタ直近まで配置することが可能となり、配線パターンの引き回しによる伝送損失を低減しながら基板設計の自由度を大幅に高める。量産ラインにおける信号検証が容易になることで、不具合の早期検出、部材ロスの削減、設計手戻りの防止を実現し、製造ライン全体の生産性向上に寄与する。




追加情報：
本セクションでは元の製品発表には含まれていない技術仕様および競合ベンチマークの詳細を記述します。

無線通信機器向けのスイッチ付き同軸コネクタ市場では、5Gミリ波帯やWi-Fi 7といった高周波帯域への対応に伴い、挿入損失の低減と広帯域における良好な電圧定在波比（VSWR）の確保が標準的な評価指標となる。一般的な高周波スイッチコネクタはDCから6GHz程度、製品によっては11GHz以上までの周波数特性をサポートし、50Ωの特性インピーダンスに整合した内部線路設計が施される。

市場における主要な競合製品としては、ヒロセ電機（HIROSE）のMS-156シリーズや第一精工（I-PEX）のMHFシリーズ付帯スイッチ、ダイレクトプローブ方式の小型検査端子が挙げられる。従来世代の標準的な検査用スイッチコネクタ（例えば外形寸法1.8mm×1.8mmから1.4mm×1.2mmクラス）では、基板占有面積が約1.7mm2から3.2mm2程度必要であり、さらにプローブ外径（2.0mm〜3.0mm径）に依存するキープアウトエリアが加わることで、基板上の配置禁止ゾーンが拡大しやすい構造的課題があった。

これに対し、村田製作所のSWLシリーズは1.0mm×1.0mm（実装面積1.0mm2）へと微細化を進め、専用プローブの外径および挿入ガイド機構を最適化することで、トータルフットプリントを大幅に圧縮している。ヒロセ電機などの競合製品でも小型低背品が展開されているが、1.0mm角の寸法クラスかつ高さ0.55mmでのスイッチ内蔵コネクタの量産化は、ウェアラブル端末や超小型通信モジュールにおける高密度SMT実装の限界寸法を更新する設計基準となる。

Natania Lyngdoh（Induportals編集者）による編集。AI支援を使用。
