ムラタ、巻線チップコモンモードチョークコイルを新発売

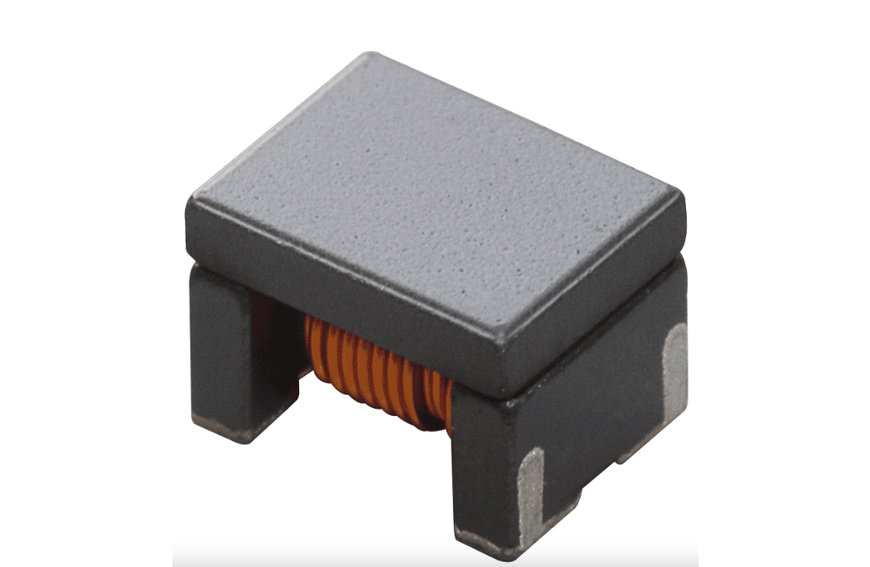

ムラタは最近、DLW32PH122XK2巻線チップコモンモードチョークコイルの発売を発表しました。AEC-Q200認定済みのこの1210インチサイズ(3.2×2.5mm)の部品は、最新の車載設計における広帯域コモンモードノイズの抑制を目的としています。先進運転支援システム(ADAS)ハードウェアが広周波数帯域センサーおよびイメージングイクと接続されるときに現在発生している電源ラインのノイズ問題に対処する場合に特に価値があります。

DLW32PH122XK2 は、村田製作所独自の巻線技術と材料科学に対する同社の深い理解、および革新的な設計コンセプトを量産製品に移行する能力を利用しています。100MHz で、このコンポーネントは 1200Ω (標準) のインピーダンス レベルを示し、1GHz の周波数が適用された場合でも 900Ω (標準) を維持します。 このような広範囲の周波数で動作する競合するチョークは、かなり大きくなり、スペースに制約のある環境では実用的ではなくなります。

MurataのDLW32PH122XK2は定格60VDCで、105°Cで最大1.2Aの電流をサポートします。 世界初の1210インチサイズの電源ライン用高周波大電流コモンモードチョークコイルで、これらの電流に対応し、同時にGHz周波数での実効インピーダンスを備えています。 0.05Ω (標準) の低い DC 抵抗により、電力損失が軽減され、不要な発熱が抑えられます。
