リテルヒューズ、コンパクトな電源設計向けにブートストラップを内蔵したIXD0579Mゲートドライバを発表

リテルヒューズのIXD0579Mは、3x3mmのパッケージにブートストラップ部品を内蔵し、コンパクトな電源回路向けに1.5A/2.5Aの駆動能力を提供します。

  www.littelfuse.com

リテルヒューズジャパンは、高速ゲートドライバIC「IIXD0579Mシリーズ」を6月下旬に発売します。「IIXD0579Mシリーズ」は、基板設計の簡素化と省スペース化に貢献し、ハーフブリッジ構成のNチャネルMOSFETまたはIGBTを駆動するための信頼性の高いマルチソースソリューションを提供します。

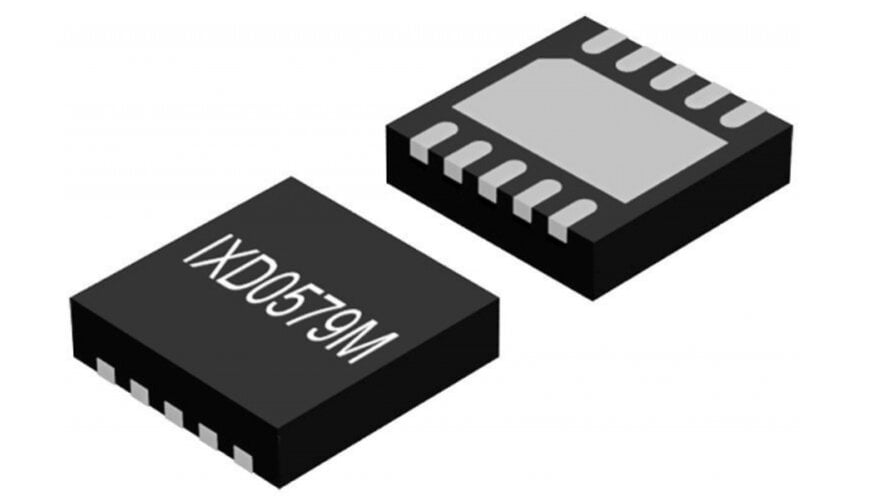

本製品は6.5～18Vの広い電圧範囲で動作する設計となっており、通常は個別の実装を必要とするブートストラップダイオードと直列電流制限抵抗を、単一のコンパクトな3×3mm2TDFN-10パッケージに統合した製品です。この革新的な統合により部品点数とコストを削減しながら、PCBレイアウトが容易になります。

「IXD0579Mシリーズ」は、リテルヒューズで初のブートストラップダイオードと電流制限抵抗を内蔵したゲートドライバで、当社の電力制御ソリューションポートフォリオをさらに充実させます。

特長

• 高い駆動能力：ソース電流1.5A、シンク電流2.5Aの出力駆動電流
• 幅広い電圧範囲：6.5～18Vで動作し、UVLO保護機能付き
• ブートストラップ回路内蔵：オンチップのブートストラップダイオードと抵抗により設計を簡素化
• ロジックレベルの互換性：TTLおよびCMOSレベル（最小3.3V）との直接インターフェース
• クロスコンダクション保護：ハイサイドとローサイドの同時導通を防止
• 超低スタンバイ電流：1μA未満のスタンバイ・モードでエネルギー効率が向上
• 温度への強靭性：-40～+125℃まで動作可能

仕様

• 最大オフセット電圧：100V
• ソースピーク駆動電流（代表値）：1.5A
• シンクピーク駆動電流（代表値）：2.5A
• 入力：HIN / LIN / EN
• デッドタイム：なし
• 伝搬遅延時間（tON）：65ns
• 伝搬遅延時間（tOFF）：58ns
• 立ち上がり時間（tr）：19ns
• 立ち下り時間（tf）：15ns
• IC パッケージタイプ：10-pin TDFN
