雷サージ保護向け高出力TVSダイオード

雷による高エネルギーサージからの保護は、航空宇宙、防衛、電動モビリティシステムにおいて重要であり、ミッションクリティカルな電子機器の安定動作に直結する。この文脈において、Littelfuseは高信頼用途向けにSM15KPA-HR/HRAおよびSM30KPA-HR/HRA TVSダイオードシリーズを導入した。

航空電子機器向けの雷サージ耐性設計
本トランジェント電圧サプレッサ（TVS）ダイオードは、航空電子機器、防衛電子機器、eVTOLなどの用途において、雷サージや高エネルギートランジェントから回路を保護するよう設計されている。10/1000マイクロ秒波形において15kWおよび30kWのピークパルス電力に対応し、航空用途で想定されるサージ条件に適合する。

本シリーズは、航空機システムにおける雷サージ耐性の指標であるRTCA/DO-160波形5Aレベル5に準拠している。この規格への適合により、フライトコントロール、ナビゲーション、レーダーなどの重要電子機器の動作信頼性が確保される。

高出力保護を実現する表面実装対応

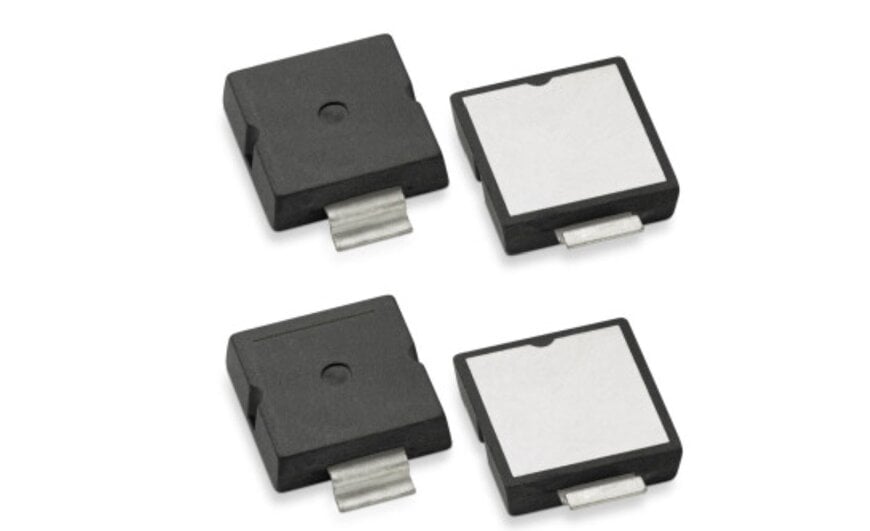

本製品はコンパクトなSPD4-1表面実装パッケージを採用し、自動SMT実装プロセスに対応する。従来の高出力軸型デバイスがスルーホール実装を必要としたのに対し、本製品はピックアンドプレース装置による実装が可能である。

これにより、組立工程の簡素化と生産効率の向上が可能となり、基板スペースや重量制約が厳しい航空宇宙や輸送機器に適した設計となっている。

過酷環境下での電気的性能
本TVSダイオードは1ピコ秒未満の高速応答特性を備え、過渡電圧スパイクを迅速にクランプする。低いサージ抵抗と安定したクランプ特性により、繰り返し発生するサージに対しても安定した保護性能を維持する。

動作温度範囲はマイナス55度から150度まで対応しており、過酷な環境下での使用が可能である。また、IEC 61000-4-2に準拠した最大30kVのESD保護性能も備え、データライン保護用途にも適用できる。

ミッションクリティカル用途に向けた品質検証
本シリーズは、高信頼性用途に対応するため、100％サージ試験、高温保存試験、温度サイクル試験、X線検査、高温逆バイアス（HTRB）試験、最終電気特性評価などの厳格な品質検証を実施している。これらはMIL-STD-750に準拠している。

さらに、JEDEC JESD201Aに準拠したウィスカ試験および245度10秒のリフロー耐性に対応し、標準的な製造プロセスへの適合性を確保している。

航空宇宙および高信頼用途での適用
SM15KPA-HR/HRAおよびSM30KPA-HR/HRAシリーズは、フライトコンピュータ、制御システム、ナビゲーションおよび通信機器、レーダー装置、電力分配モジュールなどでの使用を想定している。

また、eVTOLのバッテリーマネジメントシステムや、雷サージ耐性が求められる産業機器および輸送機器にも適用可能である。高いサージ耐量と表面実装対応を組み合わせることで、現代の高信頼電子システムにおける保護要件と製造要件の両方に対応する。
