三菱電機とセミクロン・ダンフォス、新型パワーモジュールを開発

三菱電機株式会社とSemikron Danfoss Elektronik GmbH & Co. KGは、3レベル回路を内蔵したパワー半導体モジュール向けの新しい標準パッケージを共同開発するための産業パートナーシップを締結しました 。パワーエレクトロニクス製造におけるそれぞれの技術的専門知識を組み合わせることで、両社は製造バリューチェーンを効率化し、エネルギー効率の高い電力変換技術の導入を加速させることを目指しています 。この戦略的協業の主な目的は、産業用駆動機器や再生可能エネルギーシステムにおいて、相手先ブランド製造会社（OEM）がインバータ設計を統一できる標準的な物理レイアウトを確立することです 。

システムアーキテクチャと端子レイアウトの最適化

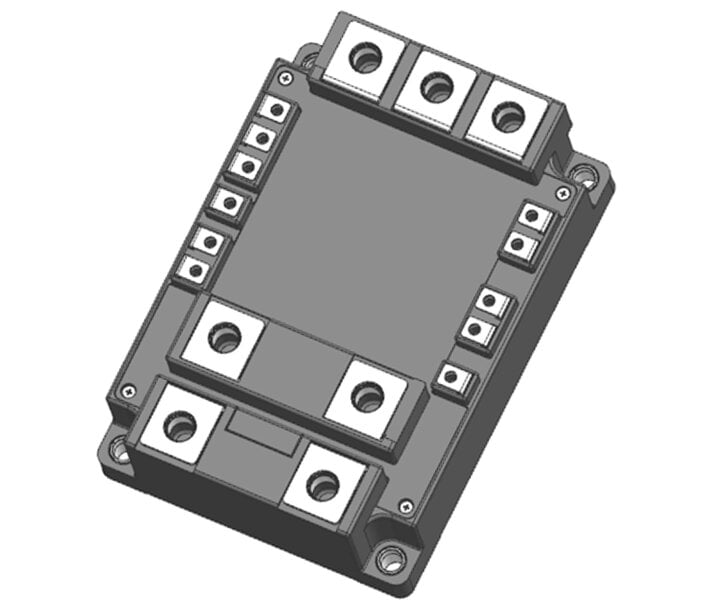

この標準パッケージは、既存の2つのプラットフォームである、三菱電機の高出力「LV100」タイプパッケージと、セミクロン・ダンフォスの「SEMITRANS20」アーキテクチャの設計要素を融合させたものです 。この技術的ソリューションは、3レベルのTタイプ回路トポロジーを統一されたモジュールハウジングに直接組み込むことで機能します 。このトポロジーは、2つではなく3つの異なる電位レベルを利用して直流電圧を制御するため、実際の正弦波に極めて近い出力電圧波形を生成します 。

システムレベルでは、パートナー間で責任が均等に分割されています 。両社は物理的な標準化フレームワークを共同で開発しましたが、互換性のあるハウジング内で使用される独自の半導体チップは、それぞれ独自に製造および販売を行います 。設計面では、3レベル動作に特化して構造化された主電極端子と補助制御端子の最適配置を特徴としています 。物理的な占有面積、ピン配置、および電気的インターフェースを標準化することで、このプラットフォームはメーカー間の互換性を確保し、産業用ユーザーにマルチソース（2社購買方式）調達の安定性を提供します 。

効率向上と産業用ユースケース
この統合されたマルチレベルパッケージの展開は、高スループットの産業用駆動システム、系統規模の太陽光発電用インバータ、および風力エネルギー変換器を直接の対象としています 。従来のインバータアーキテクチャは、従来の2レベル回路に大きく依存していましたが、これは高い動作周波数において高調波歪みの増大やスイッチング損失の上昇を招く原因となっていました 。

新たに確立された3レベル標準パッケージを活用することで、システムは電力変換効率の大幅な向上を達成します 。この専門化されたトポロジーは、状態遷移時に内部の半導体スイッチが受ける電圧ステップストレス（Delta V）を緩和し、全体のスイッチングエネルギー損失を低減します 。さらに、よりクリーンな出力波形によって高調波歪みが最小限に抑えられるため、エンジニアリングチームはインダクタやキャパシタなどの関連する周辺フィルタ部品を小型化できるようになります 。この技術的メカニズムにより、非常にコンパクトなインバータ設計が可能となり、プロセスの安定性が向上し、構造的な製造コストが削減されます 。

このパッケージコンセプトの基礎は、2026年6月9日から11日までドイツのニュルンベルクで開催された「Power Conversion Intelligent Motion (PCIM) Europe」エキスポ＆カンファレンスにて展示されました 。この展示会では、統一された端子レイアウトの実際的な応用が実証され、標準化された寸法が世界の自動化市場における国際的な技術サポートの簡素化やインフラの拡張性にどのように貢献できるかが強調されました 。

追加コンテキスト：
このセクションでは、元の製品発表には含まれていなかった技術仕様と競合ベンチマークの詳細について説明します 。

標準化された3レベルパッケージは、単体の2レベルIGBTモジュールや、メーカー固有のクローズドなマルチレベルハウジングに対する明確な運用の選択肢を確立します 。従来の2レベルモジュールは、初期のレイアウトの複雑さは低いものの、高電圧スパイクによる絶縁劣化から下流の産業用モータを保護するために、大型で重量のある高調波フィルタを必要とします 。統合されたTタイプマルチレベル回路は、電圧負荷を分散させることで、これらの外部フィルタへの依存度を圧縮し、内部のシリコン基板全体で電気負荷をより効果的にバランスさせます 。

ニュートラルポイントクランプ（NPC）回路などの代替マルチレベルトポロジーと比較した場合、このパッケージで採用されているTタイプ構成には特定の性能トレードオフが存在します 。標準的なNPC回路は、部品総数と低いスイッチング周波数での導通損失を増加させる補助クランプダイオードを使用するのに対し、Tタイプ変形例では中性点DCバスに直接接続された双方向スイッチを使用します 。この設計選択により、産業用モータ駆動において非常に一般的である低〜中周波数のスイッチング周波数に対する導通効率が最適化されます 。

さらに、独自のエコシステムを持つクローズドなパワーモジュールと比較して、この共同開発されたオープンな標準規格は、サプライチェーンにおける単一障害点（シングルポイントオブフェイラ）のリスクを軽減します 。標準的な物理外形と端子フットプリントを確立することで、工場のエンジニアは、コアとなるインバータパワーエレクトロニクスアセンブリを再設計することなく、どちらのメーカーのモジュールでも同じ機械的ベースプレートとゲートドライバインターフェースに直接組み込むことが可能になります 。
