産業用自動化向け表面実装型600V半導体

ローム株式会社は、高度なスーパージャンクション構造を採用した耐圧600Vの半導体デバイスである「R60xxXNx」および「R60xxWNx」の2つの新シリーズを発売します。これらのユニットは、スペースに制約のある産業機器、人工知能サーバー、およびデジタルサプライチェーンを支えるハードウェアに対して、効率的な電圧調整と放熱を提供します。

電源回路向けの高密度パッケージング

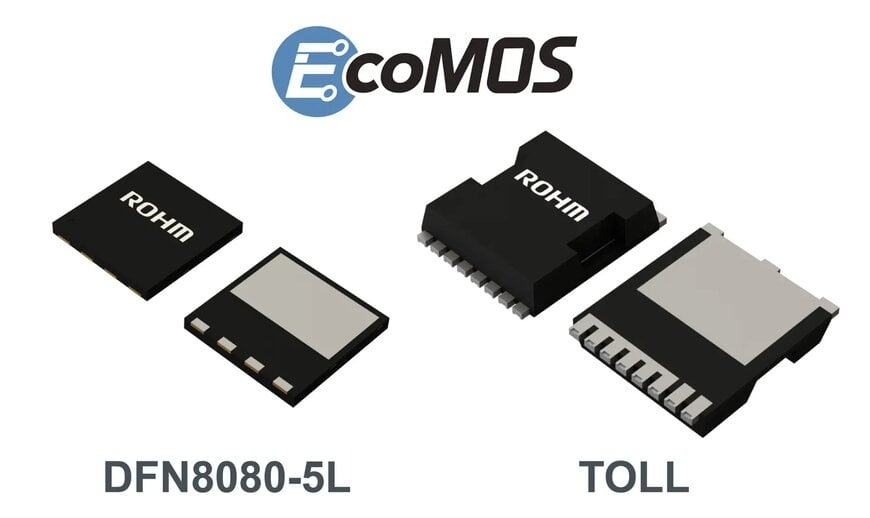

企業ネットワーク全体でデータ処理の需要が高まる中、ハードウェア開発者は電源ユニットの設計において厳しい物理的制約に直面しています。より高い電力密度を実現するため、新シリーズでは、8.0 x 8.0 x 0.85 mmのDFN8080-5Lおよび11.68 x 9.9 x 2.3 mmのTOLLという2つの表面実装パッケージ構成を導入しています。これらの低背設計により、プリント基板への直接的な放熱が強化され、従来のスルーホール形式で必要とされていた垂直方向のスペースが不要になります。その結果得られる空間効率は、連続電力システム内の力率改善およびインダクタ・インダクタ・キャパシタトポロジーに貢献します。

電気的しきい値とスイッチング特性
このシリーズは、特定の回路要件に対応するため、異なる動作アーキテクチャに分かれています。高速スイッチング製品ラインには21の個別モデルが含まれており、さらに11のモデルには、特殊な共振トポロジー向けの独自の高速リカバリダイオードが組み込まれています。両製品ラインにおいて、半導体をアクティブにするために必要なゲートしきい値電圧は3Vから5Vの間に調整されています。この特定のしきい値範囲と改善されたアドミタンス特性を組み合わせることで、標準的な動作条件に適合しながら、全体的なスイッチング損失を低減します。さらに、表面実装のフットプリントは標準的なランドパターンにマッピングされており、大幅な基板の再設計を必要とせずに、直接的な部品の置き換えやセカンドソースとしての統合を容易にします。

コンポーネントの供給と産業への展開
指定されたコンポーネントシリーズの量産は、2026年6月に開始されます。これらの表面実装コンポーネントは、自動化された交流サーボコントローラ、アクティブ冷却システム、および限られた物理的空間内で高効率な高電圧スイッチングを必要とする自動化工場ロボットなど、継続的な産業用自動化の展開をサポートします。

追加のコンテキスト
このセクションでは、元のニュースリリースには含まれていない技術仕様と競合ベンチマークについて詳しく説明します。

600Vスーパージャンクション半導体市場において、TOLLや8x8 mmのディスクリート・フラット・ノーリード構成などの表面実装フォーマットは、高密度電力変換に向けた標準的な移行を示しています。比較可能なデバイスには、インフィニオンテクノロジーズのCoolMOSシリーズやSTマイクロエレクトロニクスのMDmeshラインなどがあり、これらはどちらも3Vから5Vの範囲の同様のしきい値電圧を提供し、幅広い産業用制御アーキテクチャ全体でのロジック互換性を確保しています。従来のTO-220やTO-247などのスルーホール形式と比較して、リードレスおよび表面実装パッケージを使用する主な電気的利点は、寄生ソースインダクタンスが大幅に低減されることです。この測定可能な低下により、内部のスイッチングメカニズムはターンオフ時の電圧オーバーシュートを最小限に抑えながら、より高いスイッチング周波数で動作できるようになり、高密度なサーバー環境においてより高い全体的な変換効率をもたらします。

Aishwarya Mambet（Induportals編集者）、AIの支援により編集。
