自動車向け電力効率を追求した650V IGBT

ローム株式会社は、車載用電動コンプレッサ、高電圧ヒーター、および産業機器用インバータ向けに特別に設計された、耐圧650Vの第4世代絶縁ゲートバイポーラトランジスタの新しいシリーズを発売します。このコンポーネントは、導通効率と障害発生時のデバイスの堅牢性とのバランスを最適化することにより、高負荷電気アプリケーションの基本的な要件に対応します。

デバイスアーキテクチャと導通損失の最小化
半導体スイッチを自動車のドライブトレインに統合するには、エネルギー損失を最小限に抑え、システム全体の効率とバッテリー航続距離を最大化するコンポーネントが必要です。新しく開発されたこれらのデバイスは、1.55Vのコレクタ・エミッタ間飽和電圧で定量化される導通損失の測定可能な削減を実現しています。技術者は、内部デバイスアーキテクチャを完全に再設計し、コアとなる半導体プロセスパラメータと周辺構造設計の両方を調整して動作電流密度を大幅に高めることで、この基本指標を達成しました。

短絡に対する堅牢性と規格準拠のバランス
高電圧トランジスタ設計における重要な技術的課題には、導通損失の低減と短絡イベントに対する堅牢な耐性の維持との間の物理的なトレードオフが含まれます。指定されたデバイスアーキテクチャは、接合部温度25度で7マイクロ秒の短絡耐量を達成することで、この力学を管理します。さらに、不安定な電気的環境下でも安定した信頼性の高い動作を保証するため、このコンポーネントは自動車用信頼性規格AEC-Q101に完全準拠しています。




生産の拡大と代替パッケージ構成

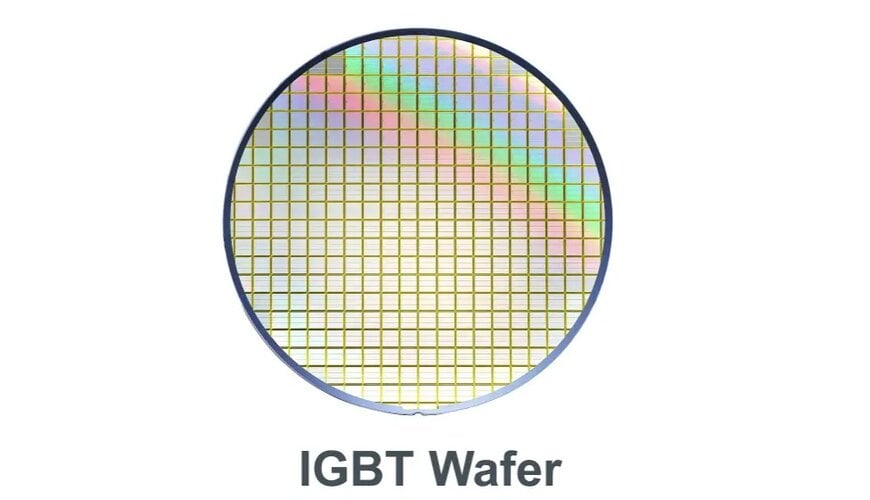

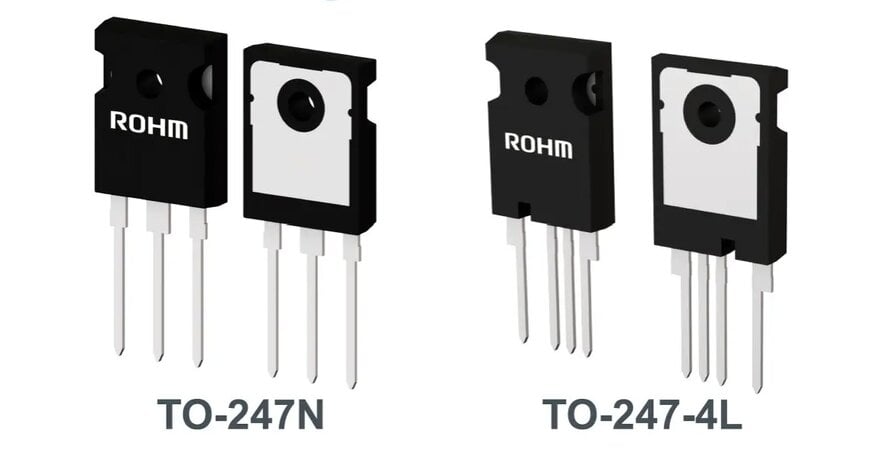

初期製造には、TO-247Nパッケージ形式を利用した12のディスクリートモデルと、直接回路統合用に設計された10のベアチップバリアントが含まれます。複雑なロジックボード向けに代替ピンアウトアーキテクチャをハードウェア設計者に提供する、TO-247-4Lパッケージに収められた追加の12モデルの技術開発も同時に進行中です。量産は2026年5月に開始される予定で、目標生産量は月産100万個、サンプル価格は1個あたり1,300円です。将来の製品ラインの拡張では、システムレベルの小型化をサポートするために、表面実装可能なTO-263Lパッケージと高度な上面冷却構成に焦点を当てる予定です。

追加のコンテキスト
このセクションでは、元のニュースリリースには含まれていない技術仕様と競合ベンチマーキングについて詳しく説明します。

650V車載用スイッチングデバイス市場において、これらのコンポーネントは、InfineonのTRENCHSTOPシリーズやSTMicroelectronicsのSTPOWERデバイスなど、確立されたトレンチフィールドストップアーキテクチャと直接競合します。この電力カテゴリにおける客観的なベンチマーキングは、コレクタ・エミッタ間飽和電圧と短絡耐量の比率に大きく依存します。同等の650V車載グレードのトランジスタは、通常1.50Vから1.65Vの飽和電圧定格を備えており、今回のリリースの1.55Vという定格はエネルギー効率の上位階層に位置付けられます。さらに、7マイクロ秒の短絡耐量時間は、致命的な熱破壊が発生する前に保護論理回路が安全にトリガーされることを保証するために通常5から10マイクロ秒の最小動作マージンを必要とする、標準的なモーター駆動フェイルセーフプロトコルと一致しています。

Aishwarya Mambet（Induportals編集者）、AIの支援により編集。
