超低消費電力オムニポーラTMRセンサ

リテルヒューズは、コンパクトなシステムに高精度の磁気検出を統合したオムニポーラ・トンネル磁気抵抗（TMR）スイッチセンサ「TX00AS314TRA」をリリースします。このハードウェアは、産業オートメーション、ユーティリティインフラ、および民生用電子機器のアプリケーション領域をターゲットとしており、電力消費を加速させることなく、バッテリー駆動のエッジデバイスにおける機械的近接を監視するメカニズムを提供します。

信号処理とオムニポーラ検出
特定の磁極の向きを必要とすることが多い従来のホール効果センサとは異なり、TX00AS314TRAはオムニポーラ（両極性）検出機能を備えています。この特性により、センサはN極とS極の両方からの磁界を検知できるため、システム設計時の機械的な位置合わせの制約が簡素化されます。このハードウェアは、高精度のTMR検出素子と相補型金属酸化膜半導体（CMOS）信号処理回路を統合しています。この内部アーキテクチャには、オンチップ電圧発生器、低ノイズアンプ、コンパレータ、およびシュミットトリガが含まれています。これらのコンポーネントが連携して正確な動作閾値および復帰閾値を処理し、内蔵のヒステリシス機能を利用することで、電気的ノイズの多い産業環境でもクリーンでチャタリングのないスイッチングを維持します。

電力効率とダイナミックセンシング
このセンサは、標準的なベースライン消費電流1.5μAで動作し、常時稼働の連続モニタリングシステムにおける電力消費を最小限に抑えます。低電力バジェットにもかかわらず、このデバイスは最大1kHzの高速検出周波数をサポートしており、動的および回転センシングアプリケーションでの使用を可能にします。このユニットは約14ガウスの感度定格を提供し、小型の磁石や集積回路から離れた位置にある磁石によって生成された磁界を確実に検出することができます。

システム統合とターゲットアプリケーション

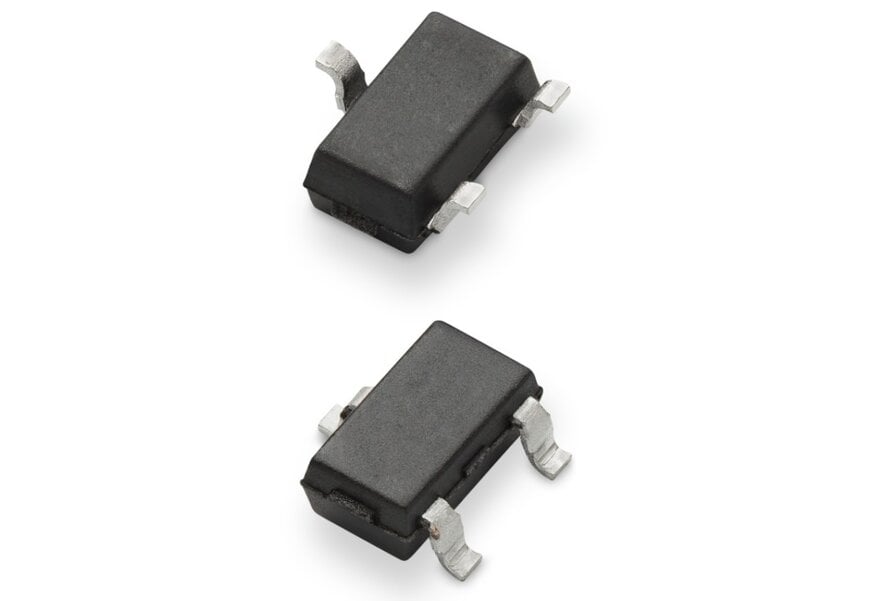

コンパクトなSOT-23-3表面実装パッケージで提供されるこのセンサは、X軸（面内）磁気センシングをサポートします。この構成は、センサ表面と平行に走る磁界を検出するため、高密度に実装されたプリント基板の配線を行うハードウェアエンジニアにとって空間的な柔軟性が向上します。具体的な技術的ユースケースには、産業オートメーションネットワークにおける近接検知、電動工具の限界検知（リミット検知）、およびガス、水道、熱メーターなどのユーティリティ機器における改ざん検知（タンパー検知）が含まれます。機械的接点ではなく堅牢な磁気スイッチングに依存することで、これらのシステムは必要な現場での保守サイクルを削減しながら、長期的に安定した動作を実現します。

追加のコンテキスト
このセクションでは、元のニュースリリースには含まれていない技術仕様と競合ベンチマークについて詳しく説明します。

磁気センシングの分野において、集積回路は一般的にホール効果またはトンネル磁気抵抗（TMR）アーキテクチャのいずれかを利用しています。Texas InstrumentsのDRV5032のような超低消費電力のホール効果スイッチは、同様の0.54µA～1.6µAの電力バジェット内で動作しますが、これらはローレンツ力に依存しており、通常はパッケージ面に対して垂直（Z軸）に向けられた磁界を必要とします。

TMRセンサは、薄い絶縁層を挟んだ量子トンネル効果に基づいて動作するため、磁界の単位あたりに生じる抵抗変化が大幅に大きくなります。Coto TechnologyのRedRock RR111シリーズのような代替の低消費電力TMRソリューションと比較した場合、リテルヒューズのTX00AS314TRAは、同等の1.5µAの標準消費電流とオムニポーラ応答を提供します。主な動作上の差別化要因は、リテルヒューズのユニットがX軸面内センシングと1kHzのダイナミック応答レートを独自に組み合わせている点です。このパラメータのバランスは、単一セルバッテリーでの複数年にわたる動作に必要とされる厳しい電力制約を超えることなく、ユーティリティメーターにおける高速な回転追跡を明確にサポートします。

Aishwarya Mambet（Induportals編集者）、AIの支援により編集。
