産業用自動外観検査向けのRDMA対応10GigEビジョンアーキテクチャ

Baslerは、品質検査、ロボット制御、物流、および半導体製造において、高速で低遅延のデータ転送を容易にするRDMA（Remote Direct Memory Access）を統合した10GigEビジョンソリューションをリリースしました。

ウェハー検査などの高解像度マシンビジョンアプリケーションは、従来、膨大なデータストリームによってホストプロセッサのリソースに過度の負荷をかけてきました。RDMAを組み込むことで、このビジョンシステムはホストCPUのオペレーティングシステムのネットワークスタックをバイパスし、画像データをホストメモリに直接書き込むことができます。このメカニズムは10 Gbpsの帯域幅を活用して、画像キャプチャから処理までの遅延を最小限に抑え、大量の画像データを管理する場合でも安定した動作を可能にします。

自動ビジョン検査のためのハードウェア統合

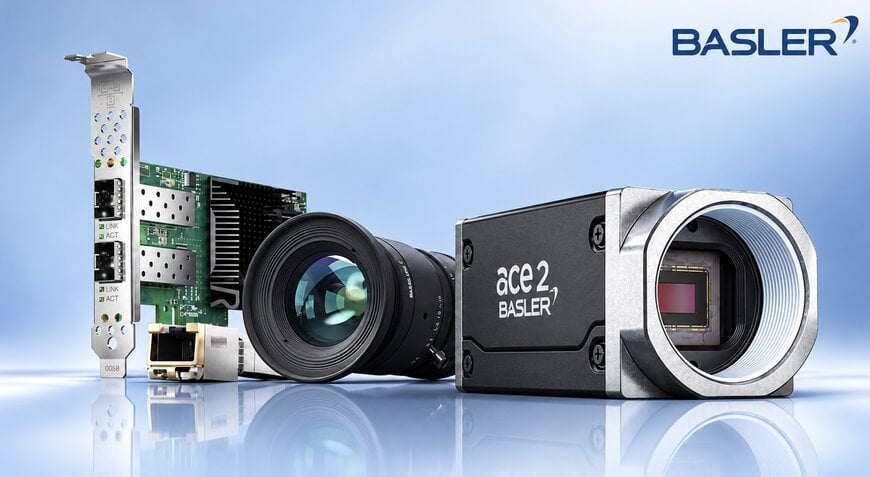

このシステムの中核となるのはace 2 10GigEカメラであり、スペースが限られた産業環境に適したコンパクトな29mm角の筐体を特徴としています。最大解像度24.4メガピクセル、最大フレームレート232fpsを実現するSony Pregius Sセンサーを採用しています。このセンサーは可視光と紫外線（UV）の両方の帯域を捉え、特殊な欠陥検出における有用性を広げます。熱効率を考慮して設計されたこのカメラは、7W未満の電力で動作し、発熱とエネルギー消費を最小限に抑えます。接続はPoE（Power over Ethernet）対応のRJ45ポートを介して行われ、データ転送と電力供給を1本のケーブルに統合することでシステム構成を簡素化します。

ネットワークインターフェース機能とシステムの拡張性
カメラのハードウェアをサポートするため、専用のRDMA対応10GigEネットワークインターフェースカード（NIC）が、ホストマシンの低いCPU負荷を維持しつつ、高い帯域幅の要件を管理します。このNICもPoE対応のRJ45ポートを備えています。専用の低遅延ネットワークを必要とする環境向けに、オペレーターはSFP+からRJ45へのトランシーバーを、Baslerのケーブル、照明器具、およびテレセントリックレンズと統合することができます。BaslerのプロダクトマネージャーであるPatrick Markiefka氏は、このハードウェアとソフトウェアの組み合わせは、大容量の画像処理、複数のカメラの同時操作、および将来の設備拡張を必要とする状況に特に推奨されると述べています。

追加コンテキスト
このセクションでは、元のニュースリリースには含まれていない技術仕様と競合ベンチマーキングについて詳しく説明します。

産業用自動ビジョン検査市場において、10GigE VisionはCoaXPress（CXP-12）およびCamera Linkプロトコルと直接競合しています。CXP-12はチャンネルあたり最大12.5 Gbpsを提供しますが、専用のフレームグラバーと太い同軸ケーブルを必要とします。10GigE規格は標準的なイーサネットインフラストラクチャを使用して10 Gbpsのスループットを提供し、物理的な導入の制限を軽減します。Lucid Vision LabsやTeledyne FLIRなどの競合他社も10GigEカメラを提供していますが、RDMAの統合は、標準的なGigEプロトコルの主な欠点である高いCPUオーバーヘッドに対処するものです。RDMAを利用することで、システムはCPUからパケット処理をオフロードし、標準的なイーサネットの長いケーブル配線やPoEの利点を維持しながら、専用のフレームグラバー構成に匹敵するメモリ間転送速度と遅延メトリクスを達成します。

Aishwarya Mambet（Induportals編集者）、AIの支援により編集。
