高速カメラ「Phantom TMX」シリーズを新発売

デジタル高速イメージングシステムのリーディングメーカーであるVision Researchは、高速イメージングアプリケーションに次世代の革新的な技術をもたらすPhantom® TMXシリーズ高速カメラを新しく発表しました。 TMXシリーズは、光感度を向上させながら、最大75 Gpx/秒のスループットを実現するバックライト付き(BSI)センサーを使用した最初の高速カメラシリーズです。

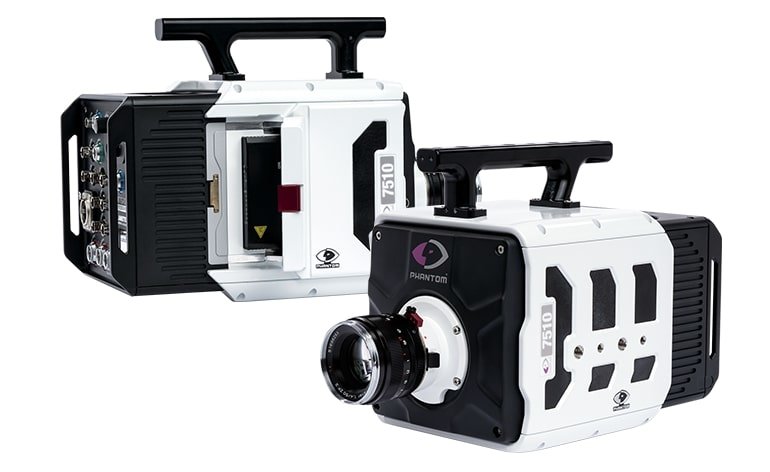

高速カメラ「Phantom TMX」シリーズを新発売

Phantom TMXシリーズ高速カメラは、真の高速性能を提供するように設計されたTMX 7510高速カメラとTMX 6410高速カメラの2つのモデルで構成されています。 TMX 7510高速カメラは、1280 x 800 の1 メガピクセル解像度で76,000フレーム/秒(fps) に達し、1280 x 192の解像度で30万フレーム/秒を超え、小さな解像度で77万フレーム/秒を超えます。 TMX7510高速カメラは、輸出制限のFASTクイックオプションにより、驚異的な175万フレーム/秒の速度と95ナ秒(ns)の最小露光時間を実現し、モーションブラーを排除し、正確で非常に高速なモーション解析アプリケーションに適しています。

「この新しい高速性能を市場に紹介し、BSI背面照明技術を新しい最先端のセンサーの高速アプリケーションに適用し、イノベーションを通じて高速性能を継続的に改善しています」と、アメテクのバイスプレジデント兼Vision Researchのゼネラルマネージャーであるジェイ・スピタポンは述べています。 TMX高速カメラは、多くの新規および最先端のアプリケーションに必要な非常に高いフレームレート要件を満たすように高速に設計されています。 ”

スループットの向上により、ユーザーは以前のテクノロジよりも特定のフレームレートでより多くの実験コンテンツを表示できます。 さらに、TMXシリーズの高速カメラは、高フレームレートの2×2のリポジトリを提供し、視野の柔軟性をユーザーに提供します。 たとえば、TMX 7510 は、標準モード 1280 x 94の解像度、または Binnedモード 640 x 192の解像度で617000フレーム/秒を超える場合があります。

これらの非常に高いフレームレートを一致するために、TMXシリーズ高速カメラは、白黒センサーのネイティブISO定格が40,000D、カラーセンサーが12,500Dで、優れた光感度を提供します。 BSIの背面照明技術は、光源に最も近いフォトダイオードを配置することで感度を高め、ピクセルサイズ(18.5ミクロン)を小さくすることで、より鮮明な画像を可能にします。

TMX高速カメラは、完全なPhantom機能を備え、既存のPhantom高速カメラとシームレスに統合されています。 データ管理ソリューションには、標準の 10 Gb イーサネット、最大 512 GB の内部 RAM オプション、および実験を繰り返すパーティション メモリ (最大 511 パーティション) が含まれます。 Phantom CineMag は®不揮発性メモリを提供し、2TB または8 TBのオプションを提供し、すばやくダウンロードして簡単に保存できます。

Phantom TMX シリーズの主な仕様です:

  • 1メガピクセルセンサー(1280 x 800)
  • スループット: TMX 7510 - 75 Gピクセル/秒; TMX 6410 - 64 G ピクセル/秒
  • 1280 x 800解像度での最大フレームレート: TMX7510 - 76,000 フレーム/秒; TMX 6410 – 64,940 フレーム/ 秒
  • 出力制限のFAST オプションの最大フレームレート:TMX 7510 – 175 万フレーム/秒; TMX 6410 – 150万フレーム/秒
  • ISO値:40,000D(白黒)、12,500D(カラー)
  • 標準モード1μs 最小露光、出口 制限のFAST選択で95ns 最小露光
  • 標準モードとBinnedモード
  • 最大512 GB のメモリ
  • 10Gbイーサネットを標準搭載
  • CineMag®V(最大8TB)に対応
