テラヘルツイメージング向け高出力共鳴トンネルダイオード

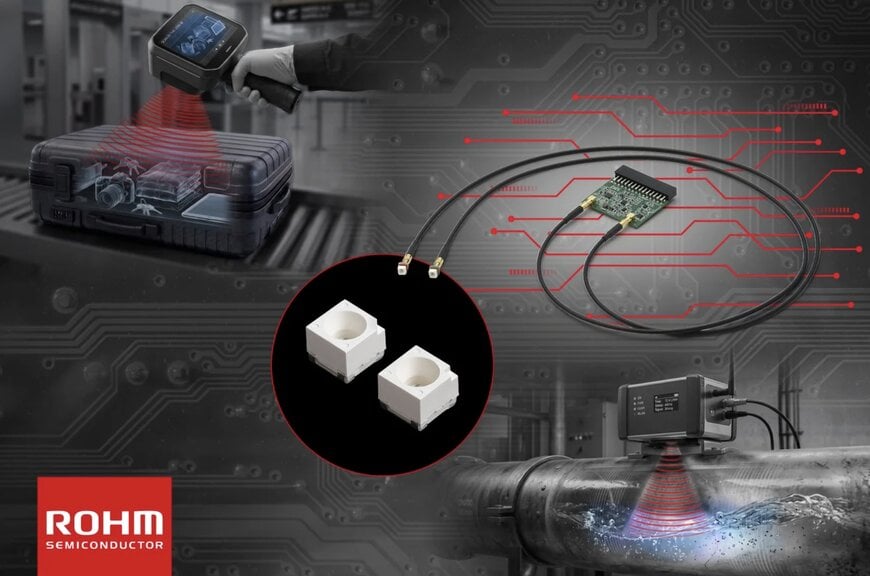

ローム株式会社は、共鳴トンネルダイオード（RTD）技術を利用した第2世代テラヘルツ波発振デバイスの評価キット「RTD-EVK-G2」を発売します。この半導体ソリューションは、テラヘルツ周波数を生成するための小型の連続波メカニズムを提供し、医療用イメージング、水分検出、非破壊検査データ分析などの産業および科学アプリケーションをターゲットとしています。

共鳴トンネルダイオード出力の進歩
第2世代RTDデバイスにおける主な技術的進歩は、発振出力を最大40µWまで高める内部構造の変更であり、これは前世代と比較して4倍の増加に相当します。信号振幅の増加は、ターゲット材料を透過または反射した後のテラヘルツ波を検出する際のS/N比（信号対雑音比）の向上に直結します。この測定機能は、密度の高い材料や吸収性の高い材料が弱い信号を劣化させてしまうセンシングおよびイメージングアプリケーションに非常に適しています。出力電力が増加したにもかかわらず、内部の半導体素子は0.5×0.5mmのチップサイズを維持しています。本デバイスは標準的な4.0×4.3mmのPLCC（プラスチック・リーデッド・チップ・キャリア）パッケージに収められており、エンジニアは部品が密集したプリント基板やスペースに制約のある評価環境にテラヘルツ光源を組み込むことが可能です。

テラヘルツシステムにおける実装上の障壁の克服
従来、テラヘルツ技術の商業化には、大規模な装置、複雑な光学設定、および高い実装コストが必要でした。東京理科大学未来産業技術研究所の鈴木左文教授は、RTDアプローチはアクティブな冷却メカニズムなしで動作する小型で低消費電力のテラヘルツ光源を提供することで、これらの障壁のいくつかを回避できると述べています。この熱効率により、研究機関や民間企業のアプリケーション開発の負担が軽減されます。

ロームの研究開発センター長である中原健氏は、初期のハードウェアのフィードバックから、複雑な信号処理をサポートするためにより高出力なデバイスに対する厳格な技術的要件があることが示されたと指摘しました。中原氏は、エンジニアリングチームが、これらの明確なアプリケーションの要求を満たすために、小型のパッケージサイズを維持しながら発振出力を4倍にすることに成功したと述べています。

評価キットには、サンプルデバイス、接続ケーブル、および評価ボードが含まれています。ハードウェアの提供は2026年8月に開始され、基本価格は1セットあたり35万円であり、購入には正式な秘密保持契約（NDA）の締結が必要です。同社は、より高い信号透過性の必要性よりも絶対的な最小消費電力が優先される従来型アプリケーションをサポートするため、第1世代製品の製造を継続します。

追加コンテキスト
このセクションでは、元のニュースリリースには含まれていない技術仕様と競合ベンチマークについて詳しく説明します。

テラヘルツ生成市場は、いくつかの異なる技術的アプローチで構成されており、主に量子カスケードレーザー（QCL）、フォトミキサー、および周波数逓倍器として機能するショットキーバリアダイオード（SBD）が含まれます。QCLはミリワット範囲の高い出力電力を生成できますが、通常は極低温冷却または大規模な熱管理を必要とするため、小型のポータブルセンシング機器には不向きです。フォトミキサーは幅広い周波数可変性を提供しますが、デュアルレーザー光学設定を必要とし、システムの実装面積と調整の複雑さを増大させます。SBDを利用したマルチプライヤーチェーンは室温で動作しますが、外部のマイクロ波信号発生器と複雑な金属導波管構造を必要とします。対照的に、共鳴トンネルダイオードは、標準的な表面実装パッケージ内で、室温で直流電気入力をテラヘルツ放射に変換します。RTDはQCLと比較して合計出力電力（マイクロワット範囲）は低くなりますが、熱フットプリントの最小化、標準的な電子パッケージング、および直接電気動作により、デバイスの小型化が主要なエンジニアリング上の制約となる近距離・低消費電力のテラヘルツイメージングエコシステムにおいて非常に高い競争力を発揮します。

Aishwarya Mambet（Induportals編集者）、AIの支援により編集。
