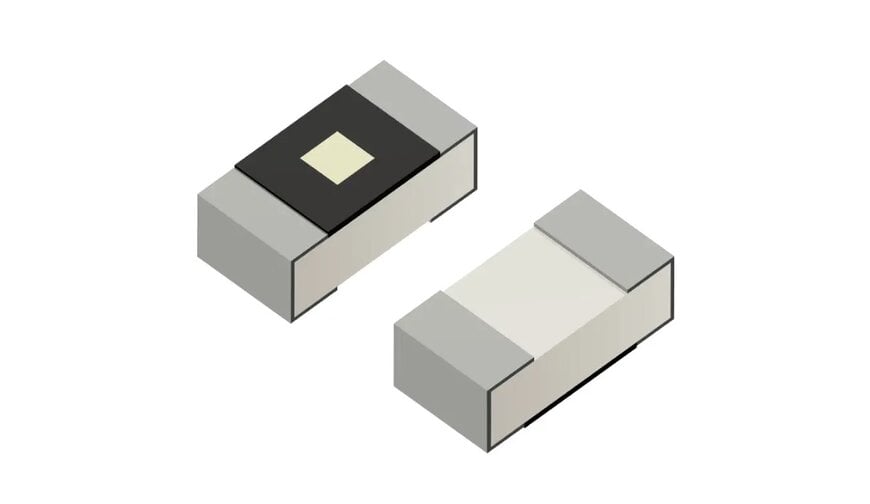

1005サイズ高密度実装向け耐サージチップ抵抗器

ローム株式会社は、車載機器、産業機器、および人工知能（AI）サーバー向けに設計された、1005サイズ（1.0 mm × 0.5 mm）の高耐サージチップ抵抗器「SDR01シリーズ」をリリースした。本部品は、コンパクトな物理的フットプリント内で向上した定格電力を提供し、要求の厳しい電源ネットワークやデジタルインフラにおける電子部品の小型化を促進する。

電源回路における小型化
複雑なコンピューティングネットワークや高度な車載用電子機器の展開には、より緊密な部品の統合が求められ、電力制御に利用できるプリント基板（PCB）のスペースが制限される。SDR01シリーズは、これまでより大きな部品寸法を必要としていた電気ノードにおいて、ハードウェアエンジニアが1005サイズ（1.0 mm × 0.5 mm）のフットプリントを利用できるようにすることで、これらの空間的制約を解決する。抵抗器のサイズを統合することで、全体の部品点数を削減し、インターフェース周辺機器が要求する基板スペースを最小限に抑え、よりスペース効率の高い回路設計を可能にする。

耐サージ性と熱安定性のメカニズム
1005サイズパッケージで0.33Wの定格電力を達成するには、熱を放散し電気的サージを吸収するための特定の構造変更が必要である。新製品の抵抗器は、内部の抵抗体要素と端子電極の両方の形状と材料組成を最適化している。これらの構造調整により、端子温度125℃まで0.33Wの出力を保証することが可能になった。

この熱仕様により、高発熱のプロセッサやパワーモジュールの近くに抵抗器が実装された場合でも安定した動作が可能となり、システムレベルでの熱設計への負担が軽減される。さらに、本部品は10Ωから2.2MΩの抵抗値範囲において、±100 ppm/℃の抵抗温度係数（TCR）を維持する。この低いTCR値は、極端な環境温度変化時における抵抗値の変動を抑制し、極めて安定した電圧および電流制御を保証する。

追加のコンテキスト
本セクションでは、元のニュースリリースには含まれていない技術仕様と競合ベンチマークについて詳述する。

受動電子部品市場において、1005サイズ（インチ表記：0402）の面実装抵抗器は、従来0.063Wから0.1Wの定格電力を提供している。パナソニックのERJ-PA2シリーズやKOAのSG73Pシリーズなど、競合する受動部品メーカーの高電力および耐サージ製品は、一般的にこの特定の体積フットプリントで最大0.2Wの定格電力に達する。0.33Wの仕様を達成することで、SDR01シリーズは、通常より大きな1608サイズ（インチ表記：0603）または標準の2012サイズ（インチ表記：0805）パッケージに関連付けられる電力処理能力を提供する。このメカニズムにより、回路設計者は、サージ耐性や確立された熱性能のしきい値を妥協することなく、PCBの実装面積要件を削減できる。

Aishwarya Mambet（Induportals編集者）、AIの支援により編集。
