産業オートメーション向け2チャンネル低消費電力デジタルアイソレータの耐ノイズアーキテクチャ

産業オートメーション制御やインバータ駆動システムでは、高電圧過渡現象やグラウンドループノイズが低圧制御ロジックの信号品位を長年にわたり脅かしてきました。また、従来のフォトカプラは多チャンネル・高密度実装の環境において、受光効率の経年劣化（光劣化）や静止電力の増大というボトルネックに直面していました。東芝デバイス＆ストレージ株式会社は、DCL32xx00シリーズの2チャンネル標準デジタルアイソレータを発表し、プログラマブルロジックコントローラ（PLC）、産業用アクチュエータ、現場のセンシング機器向けに、電磁抑制と低動作電流を両立する小型インターフェースソリューションを提供します。

磁気結合による絶縁メカニズムと低消費電力回路アーキテクチャ
産業現場における高出力モータやインバータ回路の高速スイッチング動作は、顕著な電位差変動と電磁干渉（EMI）を引き起こします。電気的絶縁段がなければ、地絡電位のシフトによってコントローラの入力部でロジック破綻が生じ、最悪の場合は絶縁破壊に至るリスクがあります。従来のアナログ光絶縁方式はLEDとフォトトランジスタで構成されるフォトカプラに依存していましたが、連続稼働に伴う電流伝達率（CTR）の低下を避けられず、LEDの駆動にも数mAクラスの電流を必要としていました。

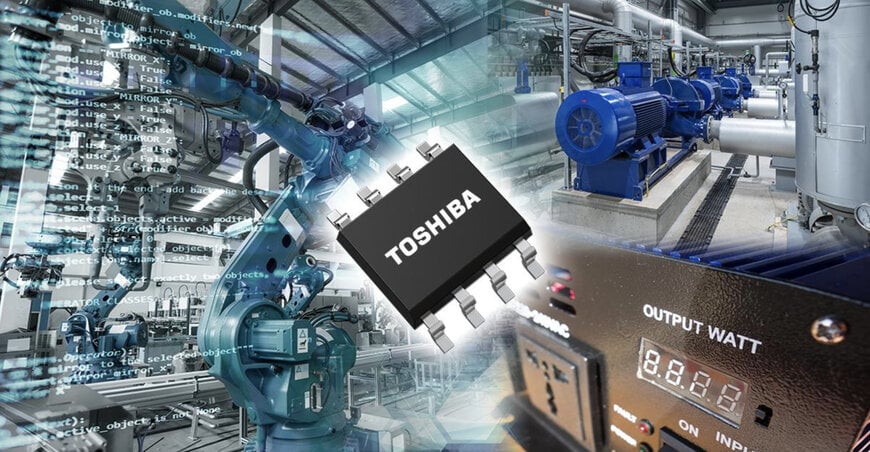

DCL32xx00シリーズは、東芝独自の磁気結合型絶縁伝送メカニズムを採用しています。このアーキテクチャは、単一のSOIC8-Nパッケージ内に信号変調チップ、復調チップ、および絶縁誘電体層を高密度に集積しています。入力側のロジックレベルはオンチップ回路で高周波磁気パルスに変調され、内部絶縁ギャップを介して二次側の受信コイルへ電磁誘導された後、復調チップによって標準的なデジタル信号へと復元されます。光学的な劣化要因を持たないこの完全ソリッドステート磁気誘導リンクは、熱劣化の影響を排除し、デバイスの長期稼働における信頼性を向上させます。

絶縁信号伝送回路ユニットのトポロジー最適化により、新製品は動的なスイッチング損失を大幅に低減しました。電源電圧3.3V、周囲温度25°C、負荷容量15pFの条件下において、1Mbpsのデータ伝送レートでの消費電流は1チャンネルあたりわずか0.2mA（Typ.）に抑えられています。最大25Mbpsの中速デジタル通信帯域に対応しつつ、電源電圧は2.25Vから5.5Vのワイドレンジ、動作温度範囲は-40°Cから125°Cをカバーし、基本絶縁耐圧は3000Vrms（Min.）を達成しています。これにより、過酷な熱ストレスや高いコモンモード過渡ノイズ（CMTI）環境下でも安定したロジックタイミングを維持します。

チャンネルトポロジーの割り当てと産業制御インターフェースへの統合
小型産業用I/Oモジュールにはプリント基板（PCB）面積の制約が極めて厳しく課されており、周辺通信バスには最小のパッケージフットプリントで方向性を備えた絶縁が求められます。DCL32xx00シリーズは2種類のチャンネル方向オプションを提供し、通信バスの電気的特性に応じた柔軟なピンレイアウトを可能にしています。

型番「DCL320C00」および「DCL320D00」は同方向の順方向2チャンネル構成となっており、同期シリアルクロックや単方向データ信号の絶縁伝送（例：単方向I2Cバス制御ラインや多チャンネル状態検知用のデジタル入力モジュール）に適しています。一方、「DCL321C00」および「DCL321D00」は順方向1チャンネル・逆方向1チャンネルの双方向構成を採用し、非同期シリアル通信における独立した送信（TX）および受信（RX）物理リンクに直結できるため、PLC制御基板と現場アクチュエータ間の絶縁型UART通信ポートなどに広く活用されます。

システムの電源投入・初期化時や入力ピンがオープン（ハイインピーダンス）状態の際に、後段のアクチュエータ回路が誤動作するのを防ぐため、未定義入力状態に対する出力ロジックのフェイルセーフ設定をプリセットしています。末尾型番の「C00」および「D00」は、それぞれデフォルトのハイレベルまたはローレベル固定出力に対応しており、制御弁やドライバの予期せぬ誤オンを防ぎます。本シリーズは、先行してリリースされた4チャンネル品のDCL34xx0Bシリーズ、高速タイプのDCL54xx01A／DCL52xx00シリーズ、車載規格対応のDCM34xx01／DCM32xx00シリーズと補完関係にあり、自動化機器メーカーは通信速度やチャンネル密度に応じて段階的なハードウェア選定を行うことが可能です。

補足背景：
本セクションでは、元の製品発表には記載されていない技術仕様および競合ベンチマーク比較を詳述します。

産業オートメーション分野において、標準的なデジタルアイソレータは通常、UL 1577の絶縁耐圧規格やIEC 60747-17（VDE 0884-11）の磁気／容量性絶縁安全規格に準拠します。Texas Instruments（TI）の「ISO772x」シリーズやSkyworksの「Si862x」シリーズが採用する二酸化ケイ素（SiO2）ベースの容量結合（キャパシティブ）絶縁技術と比較して、オンチップ微細プレーナトランスを用いた磁気結合方式は、コモンモード電界干渉に対して異なるインピーダンス特性を示します。一般に50kV/μsから100kV/μs以上のコモンモード過渡耐圧（CMTI）を確保できるため、インバータブリッジアームの高速・高スルーレート（dv/dt）スイッチング時に発生する過渡ノイズが信号経路を突き抜ける現象を効果的に阻止します。

消費電力ベンチマークの観点では、従来の高速フォトカプラは1Mbps動作時において静止および動的消費電流が5mA〜10mA程度に達するのが一般的でした。Analog Devices（ADI）の同クラス2チャンネル磁気アイソレータ「ADuM120x」シリーズを例に取ると、初期モデルの1Mbps時の消費電流は1チャンネルあたり約0.8mA〜1.5mAでした。DCL32xx00シリーズが達成した1チャンネルあたり0.2mAという動作電流は、多チャンネル・高密度のデジタル入力／出力（I/O）カードにおける発熱損失を約75%低減します。これにより、高密度実装されたPLCラック内部の熱蓄積を直接的に抑制し、強制空冷ファンのない密閉型の小型制御盤内であっても、安定した動作維持を可能にします。

Natania Lyngdoh（Induportals編集者）による編集。AI支援を使用。
