サステナブルな社会の実現に貢献する超低消費電流・小型パッケージのロードスイッチIC発売について

当社は、ウェアラブル端末など向けに業界最小[注1]の消費電流を実現した、出力電流定格1Aで小型WCSP4GパッケージのロードスイッチIC「TCK12xBGシリーズ」を製品化し、本日から出荷を開始します。

新製品TCK12xBGシリーズは、新ドライバー回路を採用し、業界最小[注1]となる標準0.08nAのオン時消費電流を実現、当社従来製品「TCK107AG」との比較で約99.9%減と大幅に低減しました。これにより、小型電池で駆動するウエアラブル端末やIoT端末の長時間動作化に貢献します。

パッケージは、小さな基板でも実装可能な0.645×0.645mmサイズのWCSP4Gを開発し採用しました。当社従来製品「TCK107AG」より約34％小型化しました。さらに、裏面にバックサイドコーティングを施しており、実装時のチップへのダメージを軽減することが可能です。

今回、アクティブハイでオンするオートディスチャージ付きのTCK127BGとオートディスチャージのないTCK126BG、アクティブローでオンするオートディスチャージ付きのTCK128BGをラインアップしています。ユーザーの設計要件に合った製品を選択可能です。

当社は今後も低消費電流技術の製品を充実させ、機器の小型化と低消費電力化に貢献、そしてサステナブルな社会の実現に貢献していきます。

応用機器

• ウエアラブル端末/IoTモジュール/スマートフォン (センサー用電源のオン/オフ スイッチなど)
• ディスクリート半導体 (MOSFET/トランジスタなど) で構成されたロードスイッチ回路からの置き換え


新製品の主な特長

• 業界最小[注1]の消費電流 (オン時) : IQ=0.08nA (typ.)
• 低いスタンバイ電流 (オフ時) : IQ(OFF)+ISD(OFF)=13nA (typ.)
• 小型WCSP4Gパッケージ : 0.645×0.645mm (typ.)、t:0.465mm (max.)
• 実装時のダメージを軽減するバックサイドコーティング


[注1] 1mm2以下の小型パッケージ、出力電流1A定格のロードスイッチICにおいて。2022年1月現在、当社調べ。

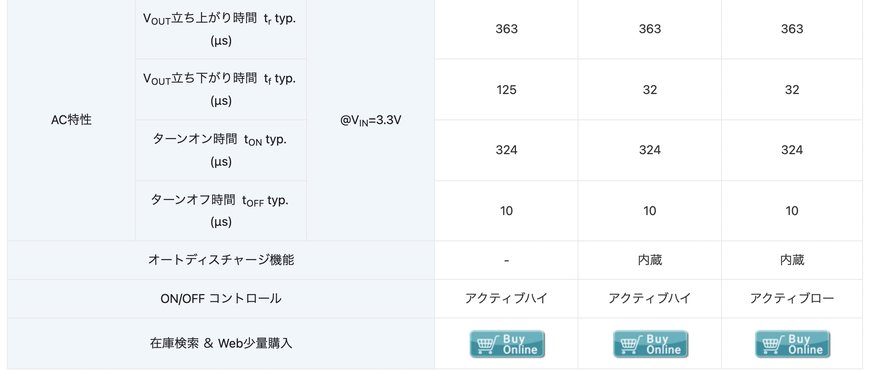

新製品の主な仕様







新製品の詳細については下記ページをご覧ください。
TCK126BG
TCK127BG
TCK128BG

当社のロードスイッチIC製品については、こちらをご覧ください。
ロードスイッチIC
