Rohm Semiconductors News

機能安全規格「ISO 26262」準拠、 次世代自動車のカメラモジュール向けPMICを開発異常状態通知機構に対応したPMICでは業界最小※ の3.5mm角サイズを達成

ローム株式会社(本社:京都市)は、ADAS(先進運転支援システム)などで搭載が進む車載カメラモジュール(以下、車載カメラ)に向けて、ISO 26262※1、ASIL-B※1に準拠したPMIC※2 BD868xxMUF-C(BD868C0MUF-C、BD868D0MUF-C)を開発しました。

機能安全規格「ISO 26262」準拠、 次世代自動車のカメラモジュール向けPMICを開発異常状態通知機構に対応したPMICでは業界最小※ の3.5mm角サイズを達成

<要旨>

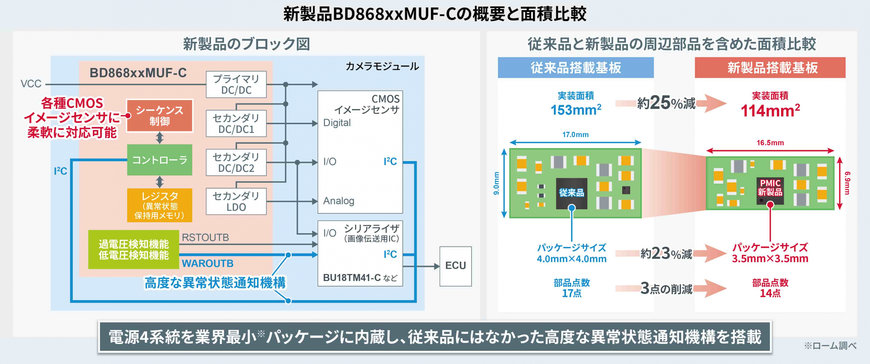

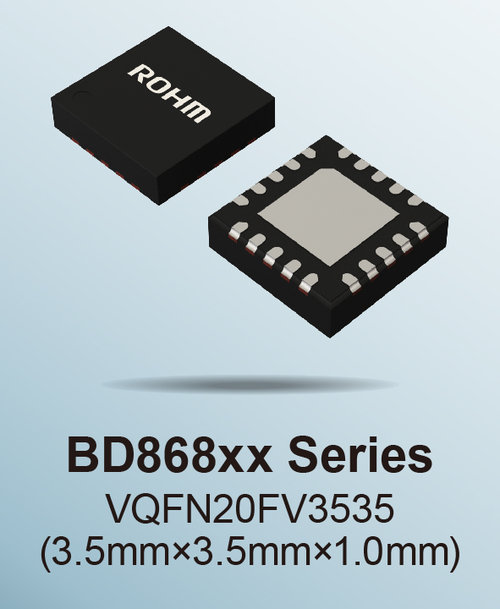

新製品は、機能安全に関する厳しい対象項目に対応可能なため、ADASを搭載する次世代自動車で求められる安全設計を容易にします。また、車載カメラに必要な電源4系統(DC/DC※3:3系統、LDO※3:1系統)を3.5mm×3.5mmパッケージに内蔵しており、異常電圧検知やI2Cによるフィードバックなどの異常状態通知機構を搭載するPMICでは業界最小サイズを達成。従来品と比べて、部品点数を3点、実装面積を25%削減可能なため、車載カメラの小型化に貢献します。さらに、広範囲な出力電圧設定やシーケンス制御設定が可能であり、メーカー各社のCMOSイメージセンサごとに異なる要求に対応できるため、開発工数の削減に貢献します。

新製品は、2022年4月よりサンプル出荷(サンプル価格:700円/個:税抜)を開始しており、2022年8月から当面月産50万個の体制で量産を開始する予定です。生産拠点は前工程がローム浜松株式会社(浜松市)、後工程がROHM Electronics Philippines, Inc.(フィリピン)となります。

なお、派生機種のBD868A0MUF-C、BD868B0MUF-C、BD868C1MUF-Cも順次展開予定です。


機能安全規格「ISO 26262」準拠、 次世代自動車のカメラモジュール向けPMICを開発異常状態通知機構に対応したPMICでは業界最小※ の3.5mm角サイズを達成

<背景>
近年、ADASの進化に伴い、自動車1台あたりの車載カメラ搭載数は増加しています。同時に、車載カメラの故障は、重大事故にもつながるため、事故の未然防止に寄与する機能安全の考え方を導入することが、ますます重要になっており、自動車・車載電装メーカーはもちろん、半導体など高度な電子部品を提供するメーカーにも、国際的な機能安全規格「ISO 26262」への対応が求められています。

ロームは、2018年にドイツの第3者認証機関であるTÜV RheinlandからISO 26262の開発プロセス認証を取得。また、2021年に機能安全をサポートする製品により、ユーザーやシステムの安全・安心・快適に貢献するためのブランド「ComfySILTM」を立ち上げました。新製品は、ComfySILTMブランドの中でも、ISO 26262対応プロセスに準拠していることを示す、最上位グレードの「FS process compliant」に対応した製品であり、次世代自動車の安全性向上に貢献します。

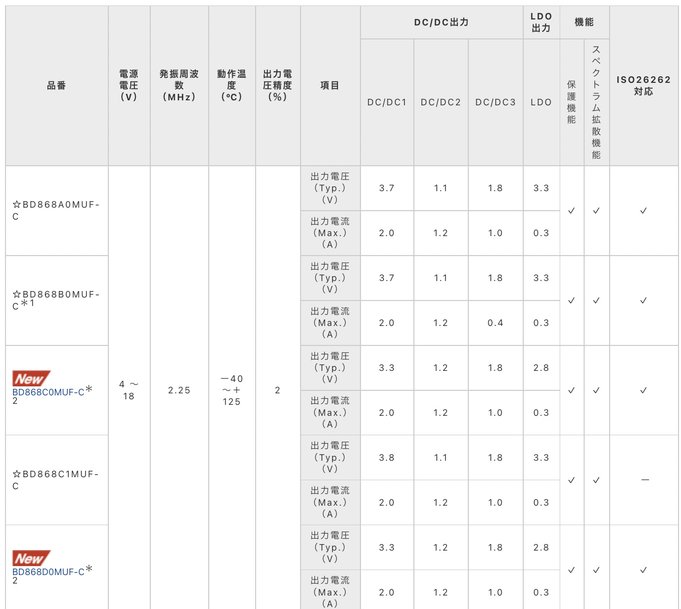

<製品ラインアップ>
新製品は、ISO 26262、ASIL-Bに準拠した4機種(BD868A0MUF-C、BD868B0MUF-C、BD868C0MUF-C、BD868D0MUF-C)に加えて、ASIL対応が不要なユーザー向けにISO 26262非準拠のBD868C1MUF-Cもラインアップ予定です。


機能安全規格「ISO 26262」準拠、 次世代自動車のカメラモジュール向けPMICを開発異常状態通知機構に対応したPMICでは業界最小※ の3.5mm角サイズを達成
*1:BD868B0MUF-Cは、寒冷地仕様のカメラモジュール用として、ヒーター用ドライバー信号を出力可能
*2:BD868C0MUF-CとBD868DOMUF-Cは、同等スペックだが、シーケンス制御設定が異なる
☆:開発中


<アプリケーション例>
リアビューカメラ、周囲監視用カメラ、ドライブレコーダー、ドライバーモニタリングシステム など

<ComfySILTM(コンフィシル)ブランドについて>
ロームは、製品によって社会システムの安全・安心・快適に貢献できるように、機能安全を設計するお客様など、ステークホルダーに向けてComfySILTM(コンフィシル)ブランドを立ち上げました。 この、ComfySILTM、機能安全に向けた、ComfySILTMの思想に準ずる製品に与えられるものであり、自動車分野のみならず産業機器分野の機能安全も視野に入れています。

ComfySILTM  特設サイト:https://www.rohm.co.jp/functional-safety

www.rohm.com
