再利用可能な新型電子ヒューズの発売
東芝は、高電圧電子ヒューズ「TCKE9シリーズ」を発表し、電力線回路保護用の新モデル8機種を提供します。
www.global.toshiba
![再利用可能な新型電子ヒューズの発売](/storage/Press%20Files/08/38/02/83802-Toshiba1.jpg)
最初の2機種「TCKE903NL」と「TCKE905ANA」の出荷を本日から開始します。新製品「TCKE9シリーズ」は、従来の物理ヒューズでは実現できなかった、過電流、過電圧の状態から回路を保護するための電流制限、電圧クランプ機能を搭載しており、異常な過電流や過電圧が印加された場合でも、規定の電流、電圧を維持することができます。
さらに、過熱保護や短絡保護の機能も備えているため、回路に異常な熱が発生した場合や想定外の短絡状態となった場合でも、すぐにeFuse ICをオフすることで回路を保護することができます。また、ディスクリート半導体で設計する場合に比べて部品点数が少なく、設計の簡易化や回路面積を縮小できます。
なお、「TCKE9シリーズ」は、高度な安全性が求められる国際安全規格IEC 62368-1の認証も取得予定で、機器の認証試験を簡易化できます。製品ラインアップは、各種電源電圧の過電圧保護に適した4種類(3.3V、5V、12V、20V)に対して、eFuse IC単体での自動復帰を行うオートリトライタイプと、外部からの信号で復帰を行うラッチタイプの2種類の合計8品種になります。機器の規模や構成に合わせて選択が可能です。
なお、新製品を活用した 「eFuse IC応用回路 (過熱遮断)」 および 「eFuse IC応用回路 (過電流保護強化)」 のリファレンスデザインを開発し、当社ウェブサイトに公開しています。

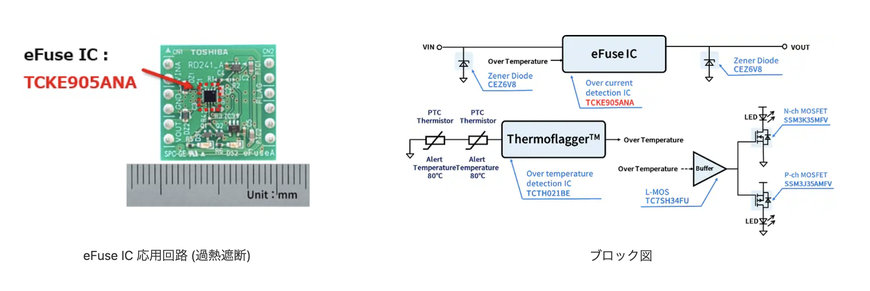

新製品を活用した“eFuse IC応用回路 (過熱遮断)”のリファレンスデザイン
新製品を活用した“eFuse IC応用回路 (過電流保護強化)”のリファレンスデザイン
新製品の主な特長
- 最大入力電圧:VIN (max)=25.0V
- 低いオン抵抗:Ron=34mΩ (typ.)
- 高い出力電流定格:IOUT=0~4.0A
- 入力過電圧クランプ機能 (4種類)
- 過電流リミット精度:ILIM精度=-17%/+14% (Ta=-40~125°C、RILIM=487Ω)
- 出力短絡反応時間:tSHORT=2μs (typ.)
- FLAG機能
- 低背・小型WSON8パッケージ:2.0×2.0mm (typ.)、t=0.8mm (max)
新製品の詳細については下記ページをご覧ください。
当社のeFuse IC製品の詳細については下記ページをご覧ください。
eFuse IC
